雙寶汽車限速器拉線油門的使用方法

2017-11-01 17:58

現今車輛超速事故發生頻繁。而油罐車、泥頭車、工程車、旅游客車，大貨車這些“一客二危”的車輛因超速發生事故高達68%。這些事故使傷者與死者家破人亡，對傷者家庭帶來的不止是金錢的損失，心里沉痛傷害是無法用言語表達的，有些甚至失去家里頂梁柱，家破人亡。實踐經驗告訴我們，車輛安裝限速器，事故會下降五成。
安全是最重要的，限制速度，也應該是一有力舉措。就目前市場又缺乏此類產品，尤其是主機程序控制車輛，所以很多人都在想盡辦法，制定法規杜絕超速現象，以避免因超速帶來的事故災難。針對這一社會性問題推出的汽車限速器采用了主機程序控制車輛，有智能芯片控制，限制車速精度高，性能穩定可靠，不影響大油門起步，不影響動力扭矩，只是限制車輛行駛速度，限速、降低油門但不熄火，同時又保證了在限速范圍內油門踏板自由動作。

主機

主機可以安裝在駕駛室前方，駕駛員便于觀察到的位置。警燈喇叭可以根據需要安裝在駕駛室內或者駕駛室外。注意要安裝牢固，走線盡量隱蔽。

主線束的安裝

接線分為電源、信號、伺服執行器。請依據線材標號分別對接。電源紅線為正極，黑線為負極。可以接鑰匙開關。信號線是檢測速度信號的，接車輛自帶的邁速表信號線，黃線為信號線。另外，伺服機構一共有3根線，紅線接電源正極，黑線接負極，綠線接執行器的黑白線。接口對插就可以了。

執行器的固定

利用伺服執行器的拉線，反鎖定油門拉線，形成反作用力，當車速過快時，反拉油門，強制將油門減小，達到強制限速目的。

①首先將主機電源線接好，打開電源，執行器拉線往外吐線，待到線完全吐出，關掉電源。

②在油門踏板踩到底的狀態下，將執行器拉線的拉頭穿過發動機油門控制桿。剪掉多余的部分，拉線套上的固定頭可以重新拆卸的，根據合適長度自己剪裁，拉緊拉線。將拉線固定在控制桿附近，拉線有固定端，將固定端固定好，拉線的方向與油門線形成回拉方向。

③松開油門，發動機油門控制桿退回到原始位置，油門可自由動作。

④伺服執行器整體固定，執行器上有安裝支架，可螺絲固定安裝在合適位置。

伺服執行器是用來執行主控制系統對拉線油門進行的控制，當車速在正常范圍內，伺服機構處于待機狀態，不干涉司機對油門的操作，當車輛處于超速駕駛時，伺服機構執行限速命令，強制將油門減小，司機切勿大力跺腳踩踏油門。伺服執行器的紅線接正電源，黑線接地。綠線接控制線，接插口對插就可以了。

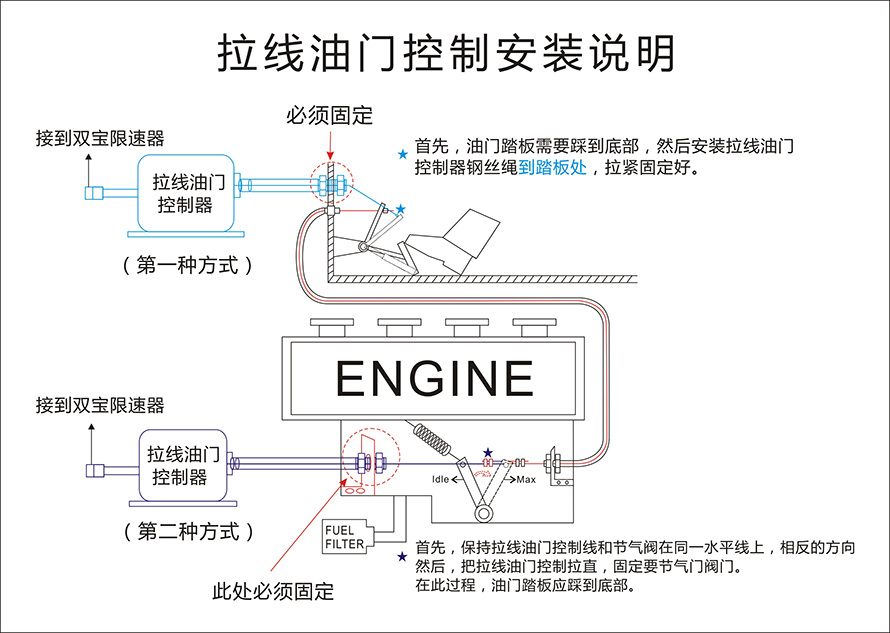

拉線油門系統框圖：
